Sicherungen
Sicherungstypen
J-Case
| Farbe | Belastbaskeit |
| Grün | 40 A |
| Rot | 50 A |
ATO Blade
| Farbe | Belastbaskeit |
| Orange | 40 A |
| Hellgrün | 30 A |
| Weiß | 25 A |
| Gelb | 20 A |
| Hellblau | 15 A |
| Rot | 10 A |
| Braun | 7,5 A |
| Hellbraun | 5 A |
| Schwarz | 1 A |
Mini Fuse
| Farbe | Belastbaskeit |
| Gelb | 20 A |
| Hellblau | 15 A |
| Rot | 10 A |
| Braun | 7,5 A |
| Hellbraun | 5 A |
| Schwarz | 1 A |
Sicherungen an der Batterie
Die Sicherungen in diesem Kasten tragen in Schaltplänen das Präfix "SA..."
| Bezeichnung | Stromstärke | Abgesicherte Komponenten |
| SA1 | 350 A | Starter, Generator mit Spannungsregler |
| SA2 | - | -Nicht belegt- |
| SA3 | 150 A | Stromversorgung der E-Box |
| SA4 | 80 A | Stromversorgung "Klemme 30_2" |
| SA5 | 125 A | Stromversorgung "Klemme 30_1" und "Klemme 75x" |
| SA6 | 80 A | Lenkmodul J500 |
Sicherungskasten im Motorraum
Die Sicherungen in diesem Kasten tragen in Schaltplänen das Präfix "SB..."
| Bezeichnung | Sicherungstyp | Stromstärke | Abgesicherte Komponenten | Klemme |
| SB1 | 10 A | Engine control unit J623 | 87a | |
| SB2 | 7,5 A |
Engine electronics, radiator shutter servomotor V544, Intake air cooling pump V188 |
87a |
|
| SB3 | 15A | Lambdasonde 1 nach Katalysator -GX7-, Lambdasonde 1 vor Katalysator -GX10- | 87a | |
| SB4 | 15A | Steuergerät für Kraftstoffpumpe -J538- | 87a | |
| SB5 | 10A | Motorelektronik, Ölstand- und Öltemperaturgeber -G266-, Kühlerlüfter -VX57- | 87a | |
| SB6 | 20A | Zündung | 87a | |
| SB7 | - | nicht belegt | - | |
| SB8 | 10A | Motorelektronik | 87a | |
| SB9 | 7,5A | Bremslichtschalter -F- | 87a | |
| SB10 | 7,5A | Steuergerät für Batterieüberwachung -J367-, Bordnetzsteuergerät -J519-, Diagnoseinterface für Datenbus -J533- | 30a | |
| SB11 | - | nicht belegt | - | |
| SB12 | 10A | Klimaanlagenrelais -J32-, Magnetkupplung für Klimaanlage -N25- | 30a | |
| SB13 | - | nicht belegt | - | |
| SB14 | 7,5A | Motorsteuergerät -J623-, Motronic-Stromversorgungsrelais -J271-, ABS-Steuergerät -J104-, Relais für beheizbare Frontscheibe -J47- | 30a | |
| SB15 | 30A | Mechatronik für Doppelkupplungsgetriebe -J743- | 30a | |
| SB16 | - | nicht belegt | - | |
| SB17 | 7,5A | Motorsteuergerät -J623- | 50 | |
| SB18 | 30A | Starter -B- | 50 | |
| SB19 | - | nicht belegt | - | |
| SB20 | 60A | ABS-Steuergerät -J104- | 30a | |
| SB21 | 25A | ABS-Steuergerät -J104- | 30a | |
| SB22 | - | nicht belegt | - | |
| SB23 | - | nicht belegt | - |

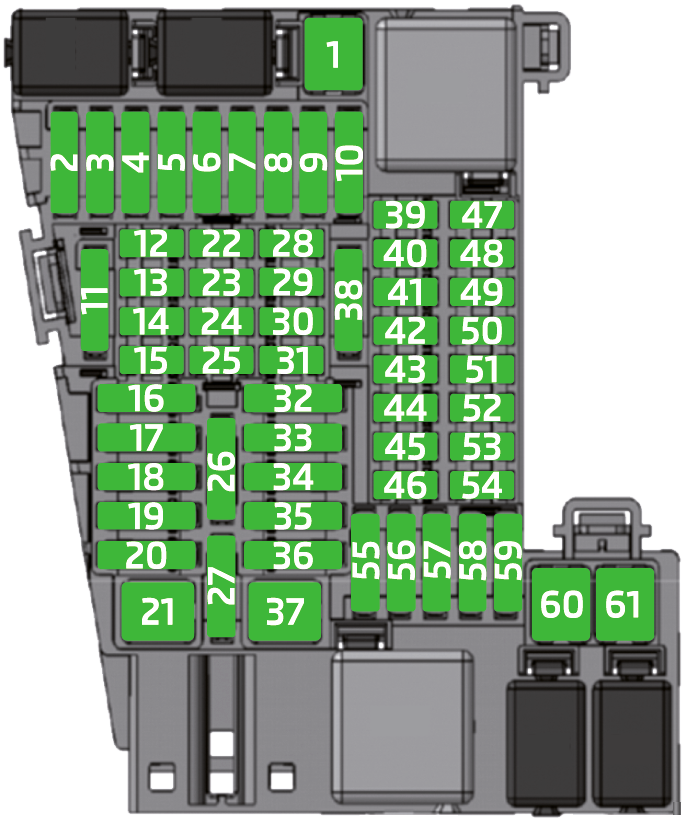

Sicherungskasten im Innenraum
Die Sicherungen in diesem Kasten tragen in Schaltplänen das Präfix "SC..."
| Bezeichnung | Sicherungstyp | Stromstärke | Abgesicherte Komponenten | Klemme |
| SC1 | 20A | Steuergerät für Anhängererkennung J345 | 30a | |
| SC2 | 30A | Leistungsmodul 1 für LED-Scheinwerfer links A31 | 30a | |
| SC3 | 30A | Soundpaket, Steuergerät für digitale Tonaufnahme und -wiedergabe J525 | 30a | |
| SC4 | 30A | Relais für Scheinwerferreinigungsanlage J39, Pumpe für Scheinwerferreinigungsanlage V11 | 30a | |
| SC5 | - | nicht belegt | - | |
| SC6 | 40A | Bordnetzsteuergerät J519 | 30a | |
| SC7 | - | nicht belegt | - | |
| SC8 | 30A | Steuergerät für Frischluftgebläse J126 | 30a | |
| SC9 | 30A | Leistungsmodul 1 für LED-Scheinwerfer rechts A27 | 30a | |
| SC10 | 20A | Steuergerät für Anhängererkennung J345 | 30a | |
| SC11 | - | nicht belegt | - | |
| SC12 | 15A | Lenkradheizung Z36, Steuergerät für Multifunktionslenkrad J453 | 30a | |
| SC13 | 7,5A | Steuergerät für Lenksäulenelektronik J527, Sensor für Luftfeuchte, Regen und Lichterkennung G823, Luftfeuchtegeber G355, Lichtschalter E1, Diagnoseanschluss U31, Steuergerät für Multifunktionslenkrad J453, Schalter an der Lenksäule links EX19 | 30a | |
| SC14 | 15A | Schalter für Heckscheibenwischer E34, Wischerschalter E22 | 30a | |
| SC15 | 7,5A | Schalttafeleinsatz KX2, Steuergerät für Notruf- und Kommunikationseinheit J949 | 30a | |
| SC16 | 40A | Bordnetzsteuergerät J519 | 30a | |
| SC17 | 30A | Fensterhebermotor hinten rechts V27, Beifahrertür-Steuergerät J387 (bei Linkslenkern), Beifahrertür-Steuergerät J386 (bei Rechtslenkern) | 30a | |
| SC18 | 30A | Bordnetzsteuergerät J519 | 30a | |
| SC19 | 25A | Steuergerät 1 für Informationselektronik J794 | 30a | |
| SC20 | 30A | Heckscheibenheizung Z1 | 30a | |
| SC21 | - | nicht belegt | - | |
| SC22 | - | nicht belegt | - | |
| SC23 | 7,5A | Rückfahrkamera R189 | 30a | |
| SC24 | 7,5A | USB-Verteiler R293, Signalverstärker für Mobilfunk J984, Steuergerät für Multimediasystem E380, Ablage mit Schnittstelle für Mobiltelefon R265 | 30a | |
| SC25 | 7,5A | Steuergerät für Multifunktionslenkrad J453 | 30a | |
| SC26 | 7,5A | Diagnoseinterface für Datenbus J533 | 30a | |
| SC27 | - | nicht belegt | - | |
| SC28 | 7,5A | Innenraumüberwachungssensor (Diebstahlwarnanlage) G578 | 30a | |
| SC29 | 7,5A | Signalhorn für Diebstahlwarnanlage H8 | 30a | |
| SC30 | 7,5A | Zündanlassschalter D | 30a | |
| SC31 | 7,5A / 15A | Steuergerät für Heizung J65, Steuergerät für Klimaanlage J301 (7,5A); Steuergerät für Climatronic J255 (15A) | 30a | |
| SC32 | - | nicht belegt | - | |
| SC33 | 30A | Fensterhebermotor hinten links V26, Beifahrertür-Steuergerät J386 (bei Linkslenkern), Beifahrertür-Steuergerät J387 (bei Rechtslenkern) | 30a | |
| SC34 | - | nicht belegt | - | |
| SC35 | 40A | Bordnetzsteuergerät J519 | 30a | |
| SC36 | 20A | Signalhorn hoher Ton H2 | 30a | |
| SC37 | 20A | Steuergerät für Sitzheizung vorn J774 | 30a | |
| SC38 | 30A | Bordnetzsteuergerät J519 | 30a | |
| SC39 | 7,5A | Steuergerät für Einparkhilfe J446, Steuergerät für Parklenkassistent J791, Steuergerät für Abstandsregelung J428, Steuergerät für Spurwechselassistent J769, Steuergerät 2 für Spurwechselassistent J770, Frontkamera für Fahrerassistenzsysteme R242, Schalter für Geschwindigkeitsregelanlage E45 | 15a | |
| SC40 | 7,5A | Diagnoseanschluss U31, Lichtschalter E1, Schalter an der Lenksäule links EX19, Stellmotor für Leuchtweitenregelung links V48, Stellmotor für Leuchtweitenregelung rechts V49, Regler für Leuchtweitenregelung E102, Rückfahrlichtschalter F4 | 15a | |
| SC41 | 7,5A | Verstellung der Außenspiegel EX11, automatisch abblendender Innenspiegel Y7, Drucksensor für Kühlmittelkreislauf G805, Taster für Reifendruckkontrolle E226, Taster für ASR und ESP E256 | 15a | |
| SC42 | 7,5A | Kupplungspositionsgeber G476, Startrelais 1 J906, Startrelais 2 J907 | 15a | |
| SC43 | 15A | Heckscheibenwischermotor V12 | 15a | |
| SC44 | 7,5A | Airbag-Steuergerät J234, Airbag-Warnleuchte K75 | 15a | |
| SC45 | 7,5A | Bordnetzsteuergerät J519 | 15a | |
| SC46 | - | nicht belegt | - | |
| SC47 | - | nicht belegt | - | |
| SC48 | 7,5A | Steuergerät für elektrische Lenkradverriegelung (ELV) J764, Schnittstelle für Zugangs- und Startsystem J965 | 30a | |
| SC49 | - | nicht belegt | - | |
| SC50 | 7,5A | Spannungswandler für USB-Lademodul A5, USB-Ladeanschluss 1 U37 | 15a | |
| SC51 | - | nicht belegt | - | |
| SC52 | 15A | 12V-Steckdose UX3 | 30a | |
| SC53 | 7,5A | Magnet für Zündschlüsselabzugssperre N376, Wählhebel E313 | 30a | |
| SC54 | - | nicht belegt | - | |
| SC55 | - | nicht belegt | - | |
| SC56 | 30A | Schalter für Frischluftgebläse E9 | 75a | |
| SC57 | - | nicht belegt | - | |
| SC58 | 10A | Pumpe für Scheiben- und Heckscheibenwaschanlage V59 | 53a | |
| SC59 | 10A | Bordnetzsteuergerät J519, beheizbarer Außenspiegel Fahrerseite Z4, beheizbarer Außenspiegel Beifahrerseite Z5, Heizwiderstand der linken Waschdüse Z20, Heizwiderstand der rechten Waschdüse Z21 | 30a | |
| SC60 | 30A | Steuergerät für Anhängererkennung J345 | 30a | |
| SC61 | 30A | Steuergerät für Anhängererkennung J345 | 30a |
