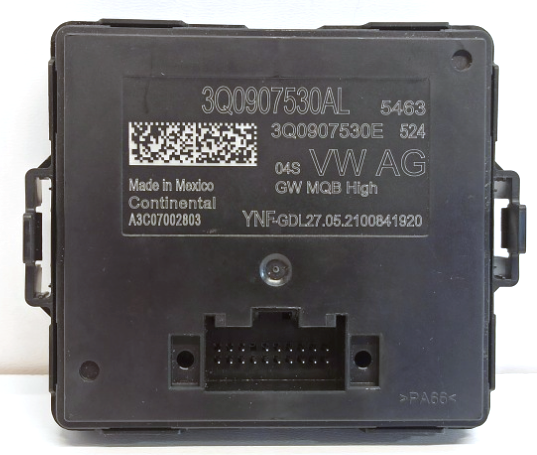

Gateway (J533)
Das "Diagnose-Interface für Datenbus" gehört zur Grundausstattung eines jeden Fabia, egal welcher Konfiguration.
- Baugruppen-Nummer: J533
- Skoda-Teilenummer:
3Q0907530AL
Pinbelegung
Stecker T20a
- Skoda-Teilenummer: 8W0972420
- Passende Crimp-Pins (weiblich):
- Hersteller/Serie: Tyco MQS
- Teilenummer Pin für 0,35 mm²: Tyco 5-963726-1 (auch als MQS 33-0471)
| Pin | Kabelfarbe | Signal | Bedeutung/Verwendung |
| 1 | rt/vi | KL30_1 | +12V via SC26 (7,5 A) |
| 2 | rt/ge | KL30 | +12V via SB10 (7,5 A) |
| 3 | vi/ws | LIN1 | |
| 4 | - | - | N.C. |
| 5 | or/br | CANL-K | |
| 6 | or/br | CANL | |
| 7 | or/br | CANL-E | |
| 8 | CANL-FW | ||
| 9 | or/br | CANL-DIAG | |
| 10 | or/br | CANL-INF | |
| 11 | br | GND | |
| 12 | br | GND | |
| 13 | vi/ge | LIN2 | |
| 14 | sw/bl | S-15 | |
| 15 | gn | CANH-K | |
| 16 | sw | CANH | |
| 17 | gr | CANH-E | |
| 18 | ws | CANH-FW | |
| 19 | rt | CANH-DIAG | |
| 20 | vi | CANH-INF |
